TECHNOLÓGIA

EML-1020E

• Asztal mérete: 1200 x 500 mm
• T-hornyok száma x mérete x távolsága: 18 x 5 x 100 mm
• Asztalterhelhetőség: 700 kg
• Főorsóhomlok távolsága az asztal síkjától: 150 – 710 mm
• Főorsó tengely távolsága az oszloptól: 608 mm
• Pozícionálási pontosság: < 0,005 mm
• Ismétlési pontosság: < 0,003 mm
• MAX teljesítmény (alap): 22 kW
• MAX nyomaték (alap): 118 Nm
• Hűtése: Levegő
• X / Y / Z vezeték fajtája és száma: Lineáris 2 / 2 / 2
• X löket: 1020 mm
• Y löket: 510 mm
• Z löket: 560 mm

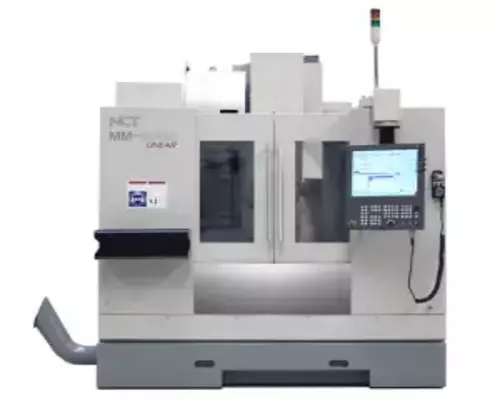

MM-1000S

• Asztal mérete: 1200 x 520 mm
• T-hornyok száma x mérete x távolsága: 5 x 16 x 80 mm
• Asztalterhelhetőség: 800 kg
• Főorsóhomlok távolsága az asztal síkjától: 100 – 650 mm
• Főorsó tengely távolsága az oszloptól: 595 mm
• Pozícionálási pontosság: < 0.02 mm
• Ismétlési pontosság: <0.01 mm
• X / Y / Z vezeték fajtája és száma: Lineáris 2 / 2 / 2
• X / Y / Z tengely max. gyorsjárati sebessége: 30 / 30 / 24 MPP
• Legnagyobb előtolási sebesség: 10 MPP

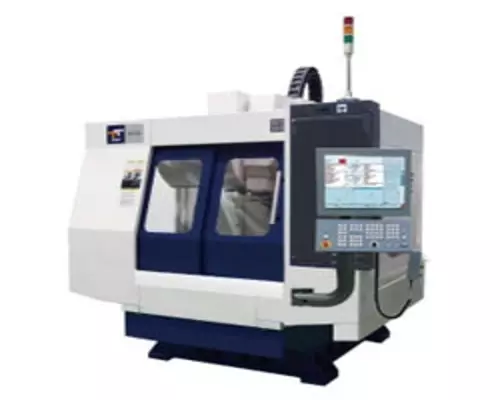

TMV-510

• – Munkatér XxYxZ (mm): 510x360x250
• – Főorsó homlok távolsága az asztal síkjától (mm): 200~450 SZERSZÁMTÁR:
• – Szerszámtartók száma: 14
• – Szerszámozás (szerszámtartó / kúpvonó csap típusa): SK30 (…/…)
• – Max. szerszám átmérő / szomsz. kihagyásával / hossz (mm): 68/…/200
• – Legnagyobb szerszám tömege (kg): 3
• – Szerszámcsere idő TtT / CtC (sec): 1,5 / 2,8

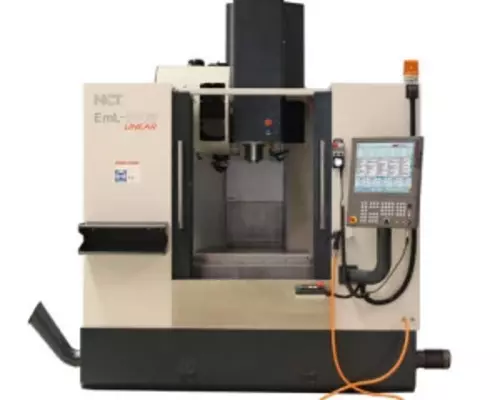

EMR-610

• Asztal mérete: 800 x 450 mm
• T-hornyok száma x mérete x távolsága: 3 x 18 x 100 mm
• Asztalterhelhetőség: 400 kg
• Főorsóhomlok távolsága az asztal síkjától: 125 – 635 mm
• Főorsó tengely távolsága az oszloptól: 535 mm
• Pozícionálási pontosság: < 0,02 mm
• Ismétlési pontosság: < 0,008 mm

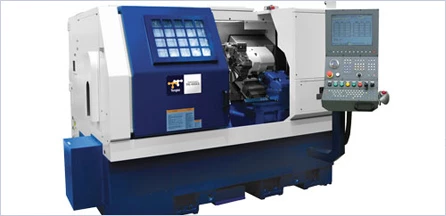

TNL-100A

– 45°-ban döntött X szán

– Központi olajkenésű szánrendszer és golyósorsók

– Vezetékvédelem fém teleszkópos burkolattal, minden tengelyvégen

– Golyós, lineáris vezeték minden tengelyen

– Köszörült dupla anyás golyósorsók

– Tengelyhajtás, közvetlen hajtású, mindkét végén csapágyazott golyósorsókon keresztül

– Szíjhajtású főorsó

– Közvetlen főmotor-főorsó hajtás

– Zsírkenésű főorsó csapágy

– Taiwani/12, VDI30/12 vagy VDI20/16 szerszámozás

– Álló szerszámozású revolverfej

– Változtatható sebességű szerszámváltás (DT tip.)

– Hajtott szerszámozású revolverfej + C tengely (HD v. DT tip.)

– Gépi működtetésű tokmány vagy patrontokmány

– Kézi vagy gépi (opc.) pozícionálású, gépi működtetésű szegnyereg

– Teljesen zárt burkolat

– Reteszelt munkatér ajtó, CE megfelelés

– NCT CNC esztergavezérlő

– Kihelyezett, karos vezérlőpult

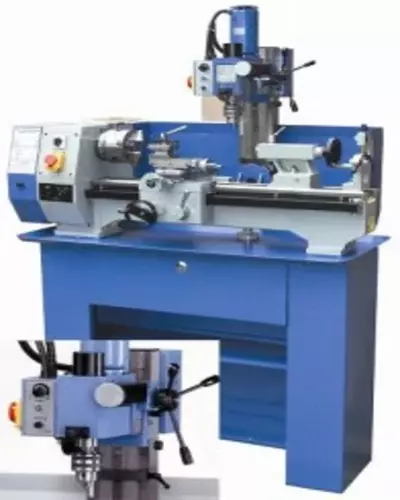

MJ-9526

• Csúcsmagasság: 125 mm
• Körülfutási átmérő az ágy felett: 230 mm
• Körülfutási átmérő az ágy alatt: 250 mm
• Körülfutási átmérő a keresztszán felett: 150 mm
• Csúcstávolság: 550 mm
• Ágyszélesség: 135 mm
• Menetvágás metrikusan: 0,4-3 mm
• Menetvágás collban: 10-44 Gg/1″ INCH

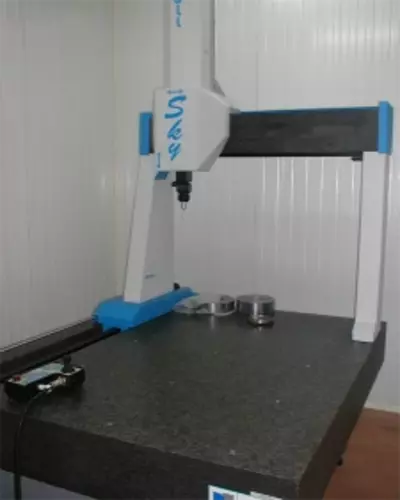

POLI SKY LÉZERES MÉRŐGÉP
