A prototípus gyártás minden fejlesztési folyamat egyik legfontosabb állomása. Akár egy új gépalkatrészről, akár egy egyedi szerszámról, járműkomponensről, ipari elemekről vagy speciális szerkezeti megoldásról van szó, a prototípus az első kézzel fogható bizonyíték arra, hogy a tervezett alkatrész valójában működőképes-e. Ez a lépés dönti el, hogy a gyártás továbbléphet-e a szériagyártás felé, vagy módosítani kell, esetleg újra kell tervezni az egyes elemeket.
A modern ipari gyártásban a CNC megmunkálás vált a prototípusok készítésének egyik legelőnyösebb és leggyorsabb módszerévé. Miért? Mert egyszerre garantálja a nagy pontosságot, a rugalmasságot, a gyorsaságot és a kiváló minőséget.
Ebben a részletes útmutatóban bemutatjuk:
-
miért fontos a prototípus gyártás
-
miért ideális megoldás hozzá a CNC megmunkálás
-
milyen előnyökkel jár a tervezők és gyártók számára
-
hogyan zajlik a prototípus készítés folyamata
-
milyen iparágakban nélkülözhetetlen
-
és hogyan gyorsítja fel az egész fejlesztési ciklust
Kezdjük az alapoknál.
Miért kritikus lépés a prototípus gyártás?
A prototípus nem „egy termék első példánya”.
A prototípus:
-
a tervezési hibák feltárója
-
a gyártási-technológiai problémák első jelzője
-
a funkciók és illesztések tesztelője
-
a fejlesztési folyamat legfontosabb döntési pontja
-
a befektetők, megrendelők és partnerek számára kézzelfogható bemutatódarab
A fejlesztők többször is módosítanak egy alkatrészen, mielőtt az gyártásra kész lenne. Egy pontos, mérettartó prototípus segít:
✔ korai hibák azonosításában
✔ idő és pénz megtakarításában
✔ a gyártási technológia optimalizálásában
✔ a végleges forma meghatározásában
✔ a műszaki rajzok finomításában
A prototípus tehát a teljes gyártási folyamat lelke.
Miért a CNC megmunkálás a legjobb megoldás prototípusokhoz?
A CNC (számítógép-vezérelt) megmunkálás olyan precizitást és rugalmasságot biztosít, amit kevesebb más technológia képes nyújtani – különösen egyedi prototípusoknál.
Az alábbiakban részletesen bemutatjuk a CNC előnyeit, amelyek miatt tökéletes választás a prototípusok legyártására.
1. Mikronpontosság – amikor a tizedmilliméter is számít
A prototípus gyártás egyik legnagyobb kihívása a mérettartás.
A CNC gépek azonban képesek akár:
-
5–10 mikronos pontosságra,
-
hibátlan felületminőségre,
-
tökéletes illesztési tűrésekre.
Ez lehetővé teszi:
-
tökéletesen illeszkedő alkatrészek gyártását
-
bonyolult geometriai formák kivitelezését
-
magas minőségű ipari prototípusok készítését
Egy rosszul illeszkedő vagy pontatlan prototípus teljes hibás következtetésekhez vezethet, ezért a CNC pontossága kulcsfontosságú.
2. Gyors gyártás – napok helyett órák
A CNC gépek egyik legnagyobb előnye, hogy rendkívül gyorsan képesek működő prototípust előállítani, különösen, ha már rendelkezésre áll a CAD modell.
Míg más technológiák:
-
kézi megmunkálás
-
szerszámkészítés
-
öntés előkészítése
akár heteket is igényelhetnek, addig CNC-vel egy prototípus:
néhány óra alatt elkészülhet
Ez hatalmas előny például:
-
fejlesztési határidők szorításában
-
tesztelési ciklusok gyorsításában
-
sorozatgyártás előtti finomhangolásban
Egyértelmű: a gyors prototípuskészítés óriási versenyelőnyt jelent.
3. Nincs szükség drága szerszámokra vagy formákra
Az öntéshez, fröccsöntéshez vagy más gyártástechnológiákhoz gyakran szükség van:
-
drága formára
-
hosszú előkészítésre
-
több tízezer eurós eszközökre
Ezzel szemben CNC megmunkálásnál a gép maga a „forma”.
A szükséges szerszámok:
-
olcsók
-
standard megoldások
-
percek alatt cserélhetők
Ez azt jelenti, hogy a prototípus gyártása gazdaságos, és nincsenek hosszú előkészítési idők.
4. Szinte bármilyen anyagból készülhet prototípus
A CNC megmunkálás egyik legnagyobb előnye a széles anyagválaszték.
Készíthető például:
fém prototípus:
-
alumínium
-
acél
-
rozsdamentes acél
-
réz
-
bronz
-
titán
műanyag prototípus:
-
POM
-
PVC
-
ABS
-
PE
-
PC
-
PTFE (Teflon)
⚙️ speciális ipari anyagok:
-
műszaki polimerek
-
kompozitok
-
hőálló anyagok
Ez lehetővé teszi, hogy a prototípus ugyanabból az anyagból készüljön, mint a végleges termék – így valós körülmények között tesztelhető.
5. Magas ismételhetőség – ha több prototípus kell
Előfordul, hogy nem egy darabra van szükség, hanem:
-
teszteléshez 2–3 darabra
-
partnerbemutatóhoz több példányra
-
különböző iterációkra
-
párhuzamos fejlesztésekre
A CNC ilyen esetekben is tökéletes, mert:
-
ugyanazt a darabot újra és újra tökéletes pontossággal előállítja
-
nincs eltérés a prototípusok között
-
garantált a minőség és a tűrések betartása
Ez különösen fontos műszaki iparágakban, például autóipari vagy gépipari fejlesztéseknél.
6. Bonyolult geometriák könnyű kivitelezése
Sok prototípus olyan összetett formát tartalmaz, amit:
-
kézzel nem lehet kivitelezni
-
öntésnél nehéz vagy költséges
-
3D nyomtatással nem érhető el megfelelő szilárdság
A CNC viszont képes:
-
formázott zsebek
-
ívelt profilok
-
nagy pontosságú illesztések
-
mélyfúrások
-
menetkészítések
-
komplex 3D-s formák
előállítására is.
Ezért a CNC különösen népszerű a funkcionális prototípusok gyártásában, nem csupán a vizuális bemutatódarabok készítésénél.
7. A prototípus rögtön használatba vehető
A CNC-vel készült prototípus:
-
stabil
-
strapabíró
-
terhelhető
-
pontos
-
valódi használatra alkalmas
Ez különösen fontos, amikor:
-
hőtűrési teszteket
-
mechanikai vizsgálatokat
-
kopáspróbákat
-
terhelési méréseket
kell végezni.
A 3D nyomtatással ellentétben a CNC prototípus azonnal használható, akár ipari környezetben is.
8. Ideális megoldás kis szériás gyártáshoz is
A prototípus fázis után gyakran 5–50 darabos szériára van szükség teszteléshez.
A CNC ehhez is tökéletes:
-
gyors
-
gazdaságos
-
nincs szükség formagyártásra
-
kiváló minőségű alkatrészek készülnek
Ez lehetővé teszi, hogy a fejlesztés és a gyártás között ne legyen hosszú átmeneti időszak.
Hogyan zajlik a prototípus gyártás CNC gépekkel? – Lépésről lépésre
Most nézzük át részletesen azt a folyamatot, amelyen minden CNC prototípus végigmegy.
1. Tervezés és CAD modell készítés
A mérnök elkészíti:
-
a 3D CAD modellt
-
a műszaki rajzokat
-
a toleranciákat
-
az anyagjellemzőket
Ez lesz a CNC programozás alapja.
2. CNC programozás (CAM)
A CAM szoftverben elkészítik:
-
a szerszámpályát
-
a megmunkálási sorrendet
-
a fordulatszámokat
-
az előtolást
-
az optimális szerszámválasztást
A jó CAM program jelentősen gyorsítja a gyártást.
3. Anyag-előkészítés
A nyersanyag:
-
méretre vágás
-
satuzás vagy befogás
-
referencia pont beállítása
Ez biztosítja a pontos pozicionálást.

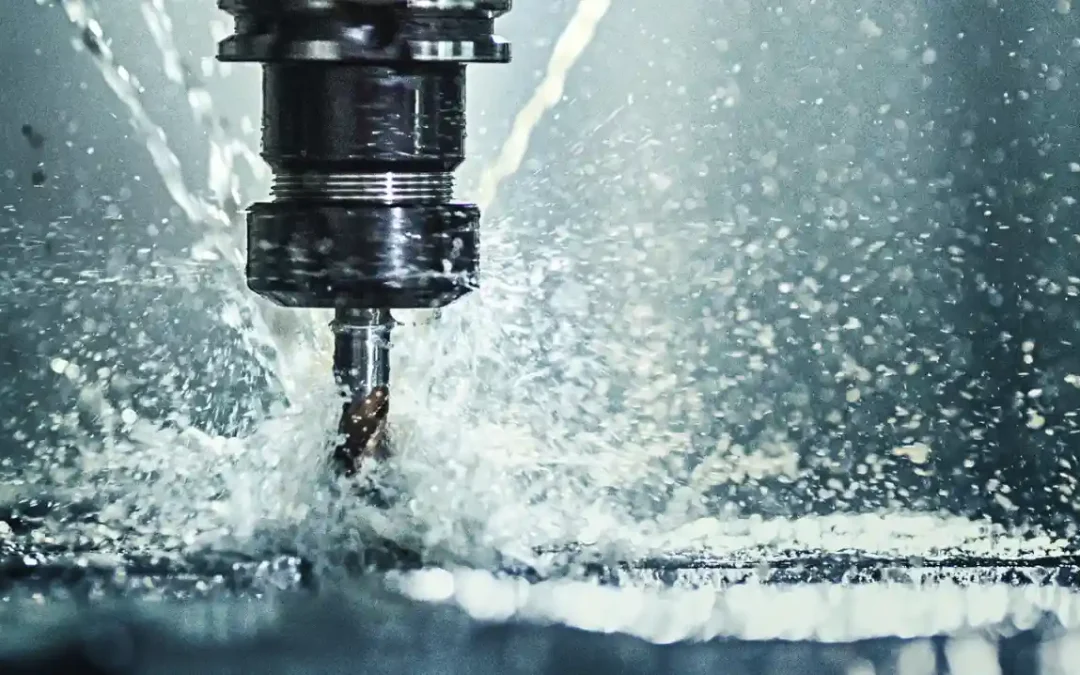

4. CNC megmunkálás
A gép elvégzi:
-
marást
-
fúrást
-
esztergálást
-
menetvágást
-
zsebek kialakítását
-
profilmarást
-
nagyoló és simító megmunkálást
A megmunkálás több lépésben történik – a végén mikronpontosság érhető el.
5. Ellenőrzés és méréstechnika
A kész prototípust mérőgéppel ellenőrzik:
-
méretpontosság
-
tűrések
-
párhuzamosság
-
felületminőség
Ez garantálja, hogy a prototípus megfelel a tervezési követelményeknek.
6. Felületkezelés (opcionális)
Iparágtól függően:
-
eloxálás
-
festés
-
hőkezelés
-
polírozás
-
bevonatolás
applikálható a prototípusra.
Mely iparágak használják leggyakrabban a CNC prototípus gyártást?
Szinte mindegyik modern iparág támaszkodik rá, például:
Autóipar
motoralkatrészek, precíziós szerelvények, prototípus szerkezeti elemek
✈️ Repülőgépipar
nagy pontosságú titán és alumínium alkatrészek
⚙️ Gépipar
tengelyek, fogaskerekek, egyedi egységek
Robotika
könnyű és precíz komponensek
♂️ Sporttechnológia
egedi alkatrészek, kiegészítők, könnyű szerkezetek
Orvostechnika
sebészeti eszközök, implantátum-mintadarabok
Kutatás-fejlesztés
kísérleti alkatrészek kis darabszámban
Összegzés: CNC prototípus gyártás = gyors, pontos, hatékony fejlesztés
A CNC technológia a modern prototípus gyártás egyik legjobb eszköze, mert:
✔ rendkívül gyors
✔ mikronpontosságú
✔ szinte bármilyen anyag megmunkálható vele
✔ nincs szükség drága szerszámokra
✔ kiváló felületminőséget ad
✔ akár kis szériákra is alkalmas
✔ terhelhető, valós használatra kész prototípus készül
Egy jó prototípus nemcsak lerövidíti a fejlesztési időt, hanem:
-
csökkenti a költségeket
-
segíti a műszaki döntéseket
-
javítja a termék minőségét
-
növeli a gyártás pontosságát
-
megbízhatóvá teszi a végleges terméket
Éppen ezért a CNC prototípus gyártás mára a legtöbb innovatív vállalkozás és mérnök egyik legfontosabb eszközévé vált.
